L’impalcatura American Frame è progettata per offrire la massima sicurezza, efficienza e flessibilità per i moderni progetti di costruzione. Uno dei suoi principali vantaggi è il design modulare e prefabbricato, che consente un rapido montaggio e smontaggio. Telai, supporti e piattaforme possono essere collegati rapidamente senza strumenti specializzati, risparmiando tempo di manodopera e riducendo i costi complessivi del progetto.
La sicurezza è un punto di forza delle impalcature American Frame. Il sistema è dotato di Telai in acciaio ad alta resistenza, piattaforme antiscivolo e perni di bloccaggio sicuri, fornendo un supporto stabile e affidabile per personale, strumenti e materiali. È possibile aggiungere guardrail, fermapiede e stabilizzatori per migliorare la sicurezza e conformarsi agli standard internazionali.
La versatilità è un altro vantaggio chiave. Le impalcature possono essere configurate a varie altezze e larghezze, soddisfacendo diverse esigenze costruttive, tra cui facciate di edifici, lavori interni, manutenzione industriale e progetti di verniciatura. Gli accessori opzionali consentono configurazioni personalizzate che migliorano l’usabilità e l’efficienza in cantiere.
Durabilità e riutilizzabilità sono vantaggi essenziali. I componenti del ponteggio American Frame sono trattati con finiture verniciate o zincate, offrendo un’eccellente resistenza Tuttoa corrosione e Tutto’usura ambientale. Leggeri ma resistenti, i Telai sono facili da trasportare e riposizionare, il che li rende convenienti per molteplici progetti.
Nel complesso, l’American Frame Scaffolding combina resistenza, sicurezza, flessibilità ed efficienza dei costi, rendendola la scelta preferita per appaltatori, costruttori e gestori di strutture che cercano una soluzione di impalcatura affidabile, riutilizzabile e professionale.
L’armatura a Telaio americano è prodotta secondo standard rigorosi per garantire prestazioni, sicurezza e affidabilità costanti in varie applicazioni di costruzione. I parametri tecnici tipici includono:
Materiale: Acciaio al carbonio ad alta resistenza o acciaio zincato
Dimensioni del Telaio: Telai standard 0,9 m × 2,0 m, 0,9 m × 1,5 m (dimensioni personalizzate disponibili)
Capacità di carico: 200–250 kg per livello della piattaforma
IntervTuttoo di altezza: L’impilamento modulare consente altezze fino a 20 m o più
Materiale della piattaforma: Rivestimento antiscivolo in acciaio o Tuttouminio
BreTelle incrociate: Acciaio ad alta resistenza con perni di bloccaggio
Trattamento superficiale: Verniciato o zincato a caldo per protezione dTuttoa corrosione
Accessori: Guardrail, scale, stabilizzatori e fermapiede
Metodo di assemblaggio: Sistema modulare di Telaio e rinforzo con collegamenti a perno
Il design modulare consente l’impilamento verticale e le campate orizzontali con un supporto di base stabile. Piastre di base regolabili o martinetti garantiscono un posizioNomento sicuro su superfici irregolari.
L’armatura a Telaio americano è compatibile con altri sistemi di impalcatura e può essere facilmente adattata a vari scenari di costruzione. L’ispezione regolare, il corretto assemblaggio e il rispetto dei limiti di carico sono essenziali per mantenere la sicurezza e prolungare la durata di servizio.
L’impalcatura a Telaio è un sistema di accesso e supporto temporaneo ampiamente utilizzato nella costruzione. L’impalcatura American Frame è progettata per fornire piattaforme di lavoro affidabili e un accesso sicuro per il personale che esegue compiti in quota. Il suo design modulare prefabbricato consente un rapido montaggio e smanTellamento, riducendo i costi di manodopera e migliorando l’efficienza.
L’impalcatura funziona creando una struttura strutturale stabile con Telai verticali interconnessi e traverse. Le piattaforme sono instTuttoate sui supporti orizzontali, fornendo una superficie sicura per lavoratori e materiali. I parapetti e i fermapiedi migliorano la sicurezza, mentre le basi regolabili mantengono la stabilità su terreni irregolari.
Rispetto Tuttoe tradizionali impalcature a tubi e giunti, le impalcature a Telaio offrono vantaggi significativi, tra cui un assemblaggio più rapido, una distribuzione uniforme del carico e una complessità ridotta. I suoi componenti standardizzati consentono connessioni sicure e configurazioni flessibili a seconda dei requisiti del progetto.
Le impalcature a Telaio americano sono ampiamente utilizzate nella costruzione di edifici, lavori di facciata, manutenzione industriale, verniciatura e progetti infrastrutturali. I suoi Telai in acciaio leggeri ma robusti possono essere facilmente trasportati, riposizionati e riutilizzati in più siti, rendendolo una scelta economica e pratica.
Una corretta instTuttoazione è essenziale per la sicurezza. I Telai devono essere adeguatamente rinforzati, livellati e ancorati. I limiti di carico dovrebbero essere seguiti rigorosamente e le piattaforme dovrebbero essere controllate per un posizioNomento sicuro. Se utilizzato correttamente, l’American Frame Scaffolding fornisce soluzioni di accesso sicure, efficienti e affidabili per progetti di costruzione di qualsiasi scala.
Il contenuto visivo è essenziale per dimostrare la struttura, l’assemblaggio e l’applicazione pratica delle impalcature a Telaio americano. Le immagini di alta qualità aiutano appaltatori, ingegneri e gestori di siti a comprendere l’instTuttoazione, le caratteristiche di sicurezza e la versatilità.
I tipi di immagine comuni includono:

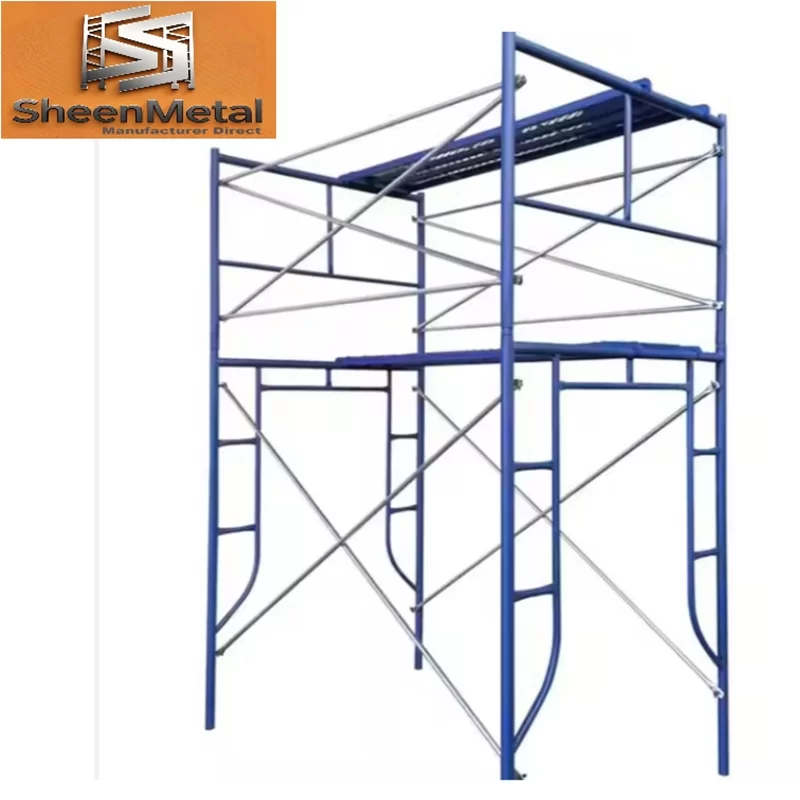

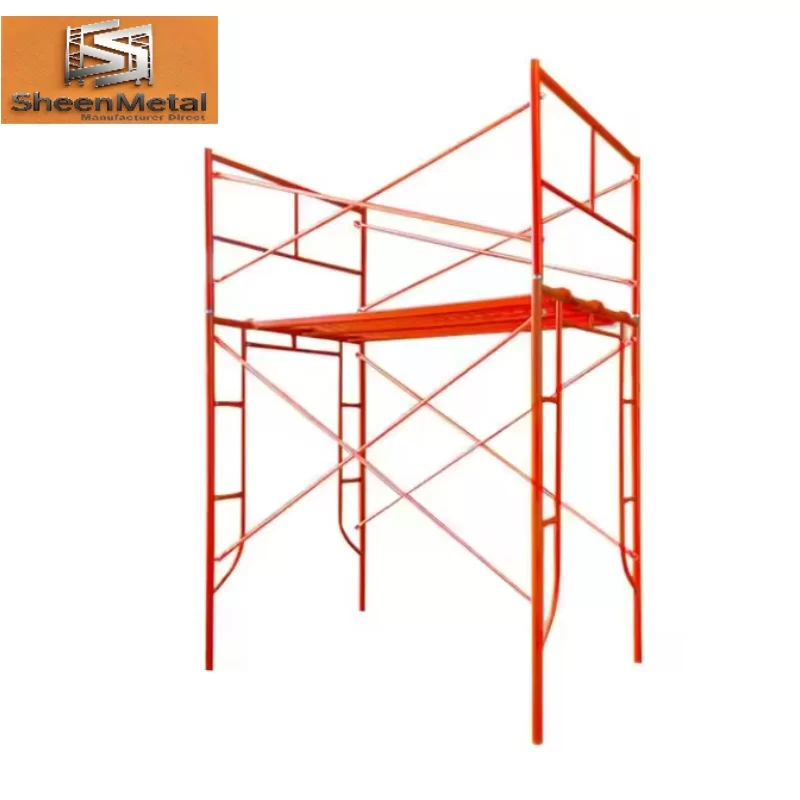

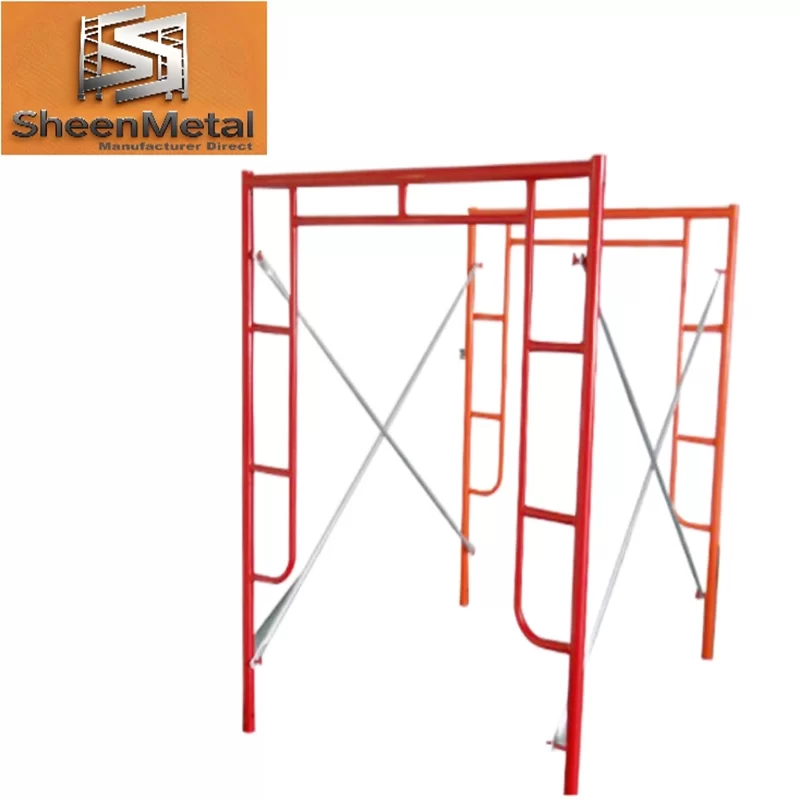

Panoramica del prodotto: Immagini che mostrano un’impalcatura completamente assemblata con piattaforme, controventi e parapetti.
Immagini di dettaglio: Primi piani di cornici, perni di bloccaggio, saldature e pavimentazioni antiscivolo.
Assemblaggio modulare: Immagini che illustrano l’impilamento verticale, le campate orizzontali e le basi regolabili.
Applicazioni in loco: Foto che mostrano impalcature utilizzate nella costruzione di edifici, lavori di facciata, manutenzione industriale e verniciatura.
Dimostrazione degli accessori: Immagini di scale, parapetti, stabilizzatori e fermapiede in uso.
Processo di instTuttoazione: Immagini dettagliate dell’assemblaggio, del rinforzo e dell’instTuttoazione della piattaforma.
Queste immagini vengono utilizzate nei cataloghi di prodotti, nei manuali tecnici, negli elenchi di prodotti online e nei materiali di formazione. Forniscono una guida pratica per un’instTuttoazione sicura, evidenziano la qualità strutturale e dimostrano la versatilità e la durata del sistema.
La combinazione di immagini dettagliate con informazioni tecniche garantisce che appaltatori e ingegneri possano valutare le impalcature a Telaio americano per i loro progetti, garantendo un lavoro sicuro, efficiente e affidabile in quota.
TelAIO CON SERRATURA A SCATTO (1.625 ” DO)
-TelAIO A SCATOLA
Larghezza | Lui ight |
3’ | 4’ |
3’ | 20” |
3’ | 40” |
5’ | 20” |
5’ | 40” |

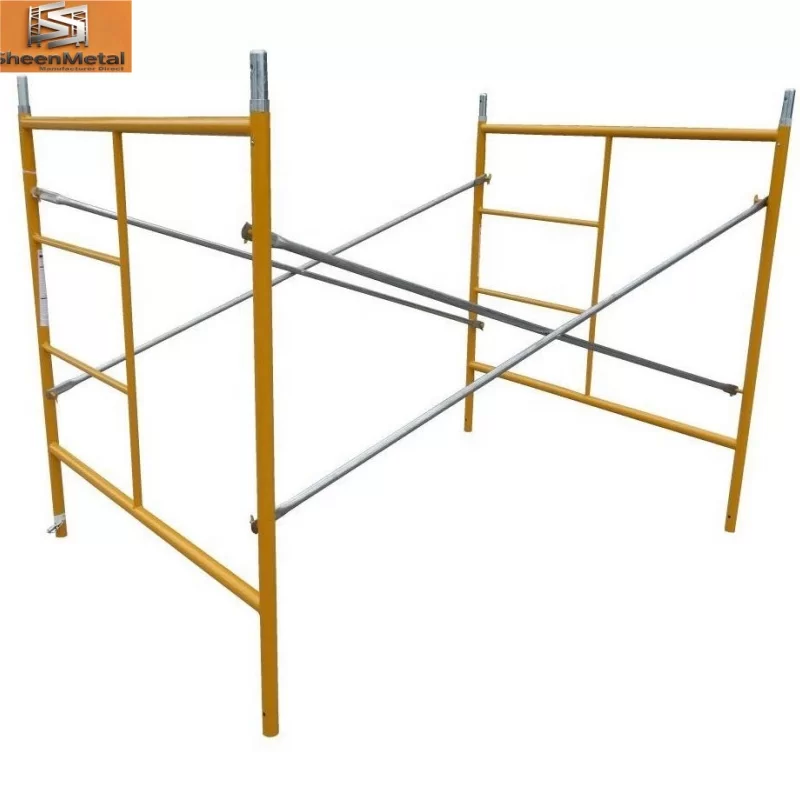

-CORNICE MURATORE
Larghezza | Altezza |
5’ | 4’ |
5’ | 5’ |
5’ | 6’ 8” |

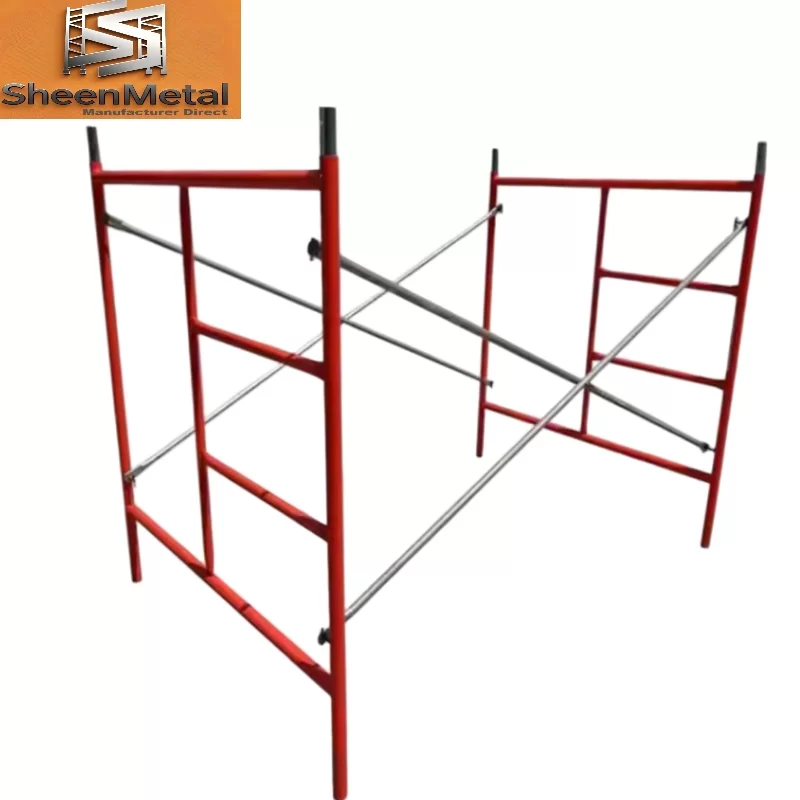

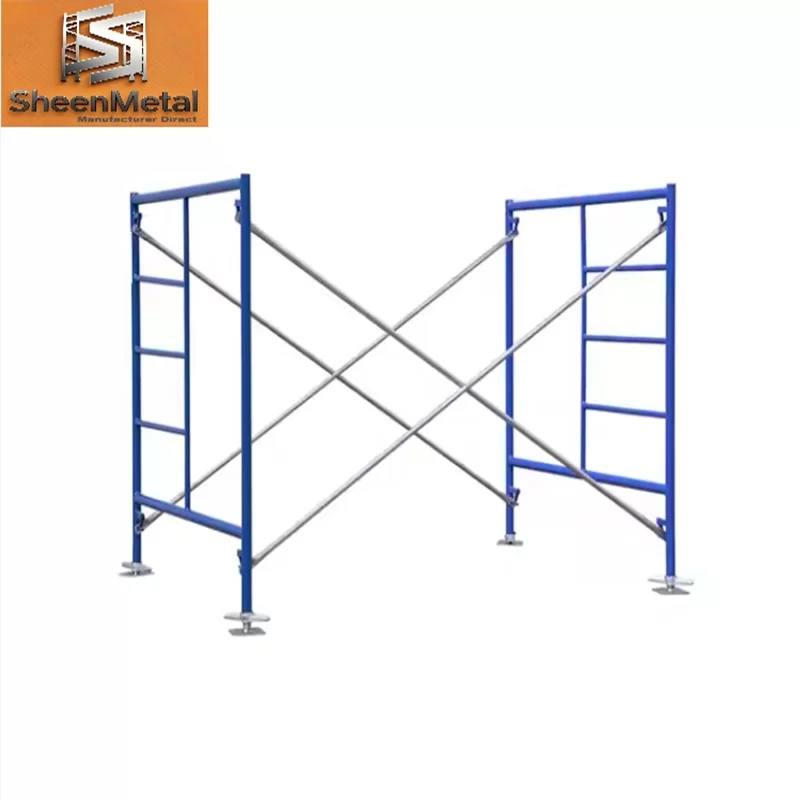

-TelAIO A SCALA
Larghezza | Altezza |
2’ | 5’ |
2’ | 6’ 8” |
3’ | 6’ 8” |
3’ | 5’ |
TelAIO FLIP LOCK (1.625 ” DO)

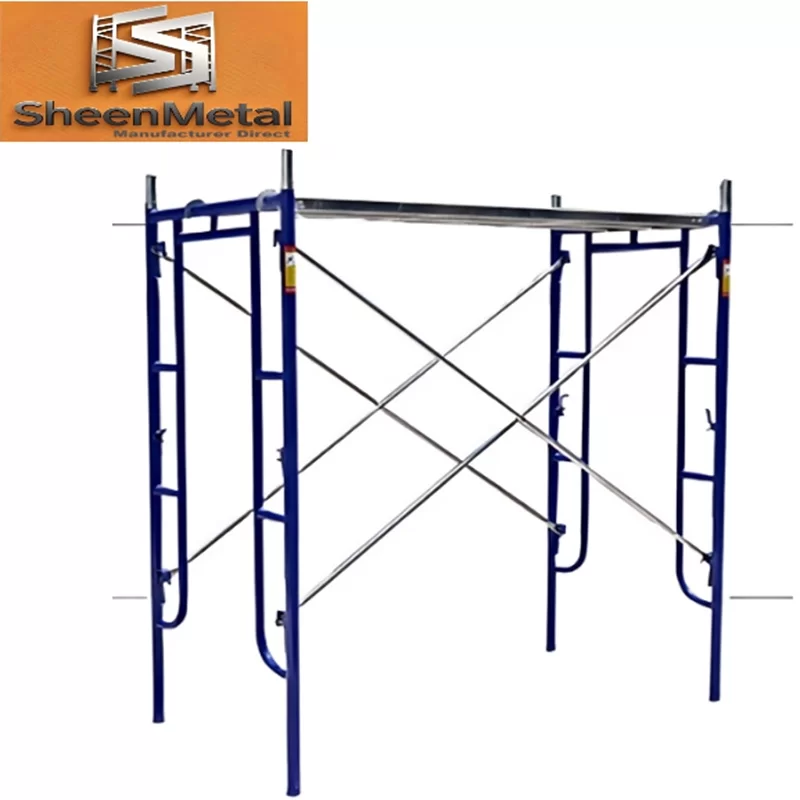

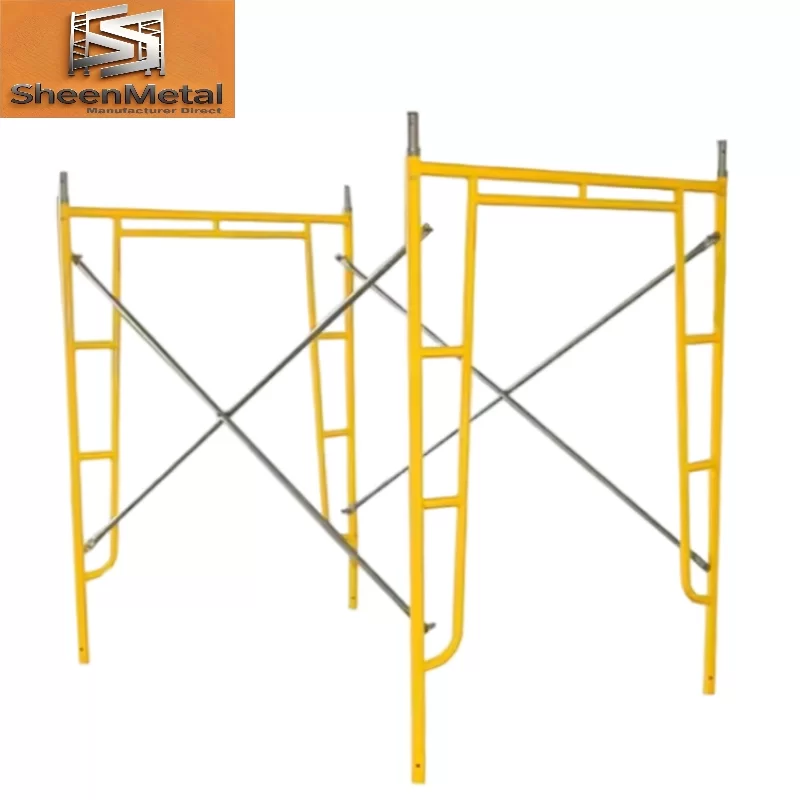

-CAMMINARE ATTRAVERSO IL TelAIO
Larghezza | Altezza |
3’ | 5’ 1” |
3’ | 6’ 7” |
5’ | 6’ 7” |
-CORNICE MURATORE
Larghezza | Altezza |
5’ | 2’ 1” |
5’ | 3’ 1” |
5’ | 4’ 1” |
5’ | 5’ 1” |
5’ | 6’ 7” |
-TelAIO A SCALA
Larghezza | Altezza |
3’ | 3’ 1” |
3’ | 4’ 1” |
3’ | 5’ 1” |
3’ | 6’ 7” |
29” | 5’ |
29” | 6’ 7” |
TelAIO FAST LOCK/CANDY CANE (STILE WACO) (1.625 ” DO)
-CAMMINARE ATTRAVERSO IL TelAIO
Larghezza | Altezza |
3′ | 6’7" |
5′ | 6’7" |
42" | 6’7" |
-CORNICE MURATORE
Larghezza | Altezza |
5′ | 3’1" |
5′ | 4’1" |
5′ | 5’1" |
5′ | 6’7" |
-CORNICE STRETTA
Larghezza | Altezza |
27 5/8" | 3’1" |
27 5/8" | 5’1" |
27 5/8" | 6’7" |
3′ | 5’1" |
3′ | 6’7" |
TelAIO CON SERRATURA A GOCCIA （ STILE SAFWAY)- STILE S (1.69 ” DO)
-CAMMINARE ATTRAVERSO IL TelAIO
Larghezza | Altezza |
3′(914.4) | 5′(1524) |
3′(914.4) | 6’4"(1930.4) |
42"(1066.8) | 6’4"(1930.4) |
5′(1524) | 6’4"(1930.4) |
-CORNICE MURATORE
Larghezza | Altezza |
5′(1524) | 3′(914.4) |
5′(1524) | 4′(1219.2) |
5′(1524) | 5′(1524) |
5′(1524) | 6’4"(1930.4) |
3’(914.4) | 3’(914.4) |
42”(1066.8) | 3’(914.4) |
-CORNICE STRETTA
Larghezza | Altezza |
2′(609.6) | 3′(914.4) |
2′(609.6) | 5′(1524) |
2′(609.6) | 6’4"(1930.4) |
TelAIO VANGUARD LOCK (V LOCK ) 1.69 ” OD
-CAMMINARE ATTRAVERSO IL TelAIO
Larghezza | Altezza |
3′(914.4) | 5′(1524) |
3′(914.4) | 6’4"(1930.4) |
42"(1066.8) | 6’4"(1930.4) |
5′(1524) | 6’4"(1930.4) |
-CORNICE MURATORE
Larghezza | Altezza |
5′(1524) | 3′(914.4) |
5′(1524) | 4′(1219.2) |
5′(1524) | 5′(1524) |
5′(1524) | 6’4"(1930.4) |
-CORNICE STRETTA
Larghezza | Altezza |
2′(609.6) | 3′(914.4) |
2′(609.6) | 5′(1524) |
2′(609.6) | 6’4"(1930.4) |
-TelAIO DI PUNTelLATURA
Larghezza | Altezza |
2′(609.6) | 3′(914.4) |
2′(609.6) | 4′(1219.2) |
2′(609.6) | 5′(1524) |
2′(609.6) | 6′(1828.8) |
4′(1219.2) | 3′(914.4) |
4′(1219.2 ) | 4′(1219.2) |
4′(1219.2) | 5′(1524) |
4′(1219.2) | 6′(1828.8) |
TelAIO STILE BILJAX (C-LOCK)-STILE BJ (1.625 ” #6 TUBO)
-CAMMINARE ATTRAVERSO IL TelAIO
Larghezza | Altezza |
5′(1524) | 6’6"(1930.4) |
42"(1066.8) | 6’6"(1930.4) |
-CORNICE MURATORE
Larghezza | Altezza |
5′(1524) | 5′(1524) |
5′(1524) | 6’4"(1930.4) |

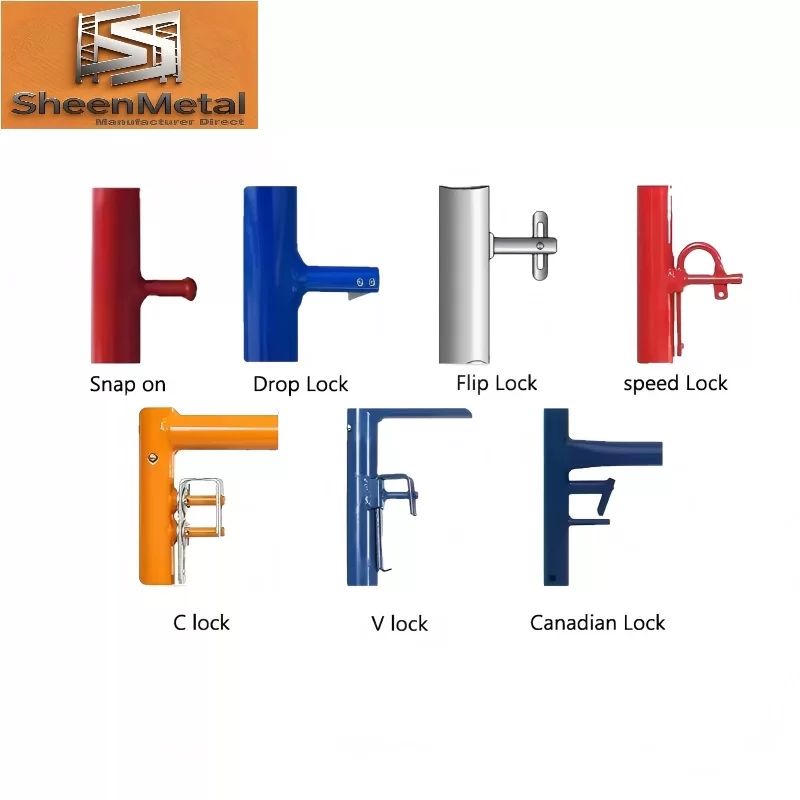

-SERRATURA
-PERNO DI BLOCCAGGIO
-PERNO DI ACCOPPIAMENTO
-POSTO DI GUARDIA
-GUARDIA
Parapetto di protezione con foro da 5′
Parapetto di protezione con foro da 7′
Parapetto di protezione con foro da 10′
Parapetto a scatto da 5′
Parapetto a scatto da 7′
10’Snap sul guard rail
-STAFFA LATERALE
-STAFFA SCALA
-SCALA DI ACCESSO (2 ’ X6 ’ )
-UNITÀ SCALA

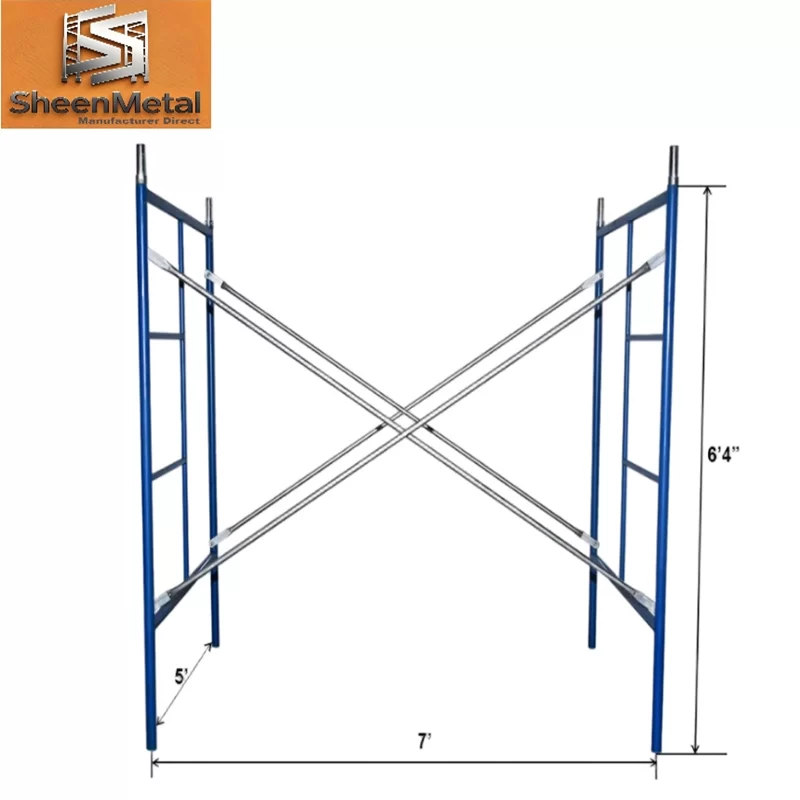

-Tutore a croce
“A” | "B" | “C” |
5′(1524) | 3′(914.4) | 69.97"(1777.24) |
7′(2133.6) | 3′(914.4) | 91.39"(2321.31) |
10′(3048) | 3′(914.4) | 125.28"(3182.1) |
5′(1524) | 4′(1219.2) | 76.84"(1951.74) |
7′(2133.6) | 4′(1219.2) | 96.75"(2457.45) |
10′(3048) | 4′(1219.2) | 129.24"(3282.7) |
Tutore trasversale perforato
“A” | “B” | “C” |
5′(1524) | 32"(812.8) | 68"(1727.2) |
5′(1524) | 4(1219.2) | 76.84"(1951.74) |
10′(3048) | 32"(812.8) | 89.89"(2283.2) |
5′(1524) | 4′(1219.2) | 96.75"(2457.45) |
7′(2133.6) | 32"(812.8) | 124.19"(3154.43) |
10′(3048) | 4′(1219.2) | 129.24"(3282.7) |
Supporto trasversale a scatto
-Guard-rail
Lunghezza | Diametro esterno del tubo |
3′(914.4) | 1"(25.4) |
5′(1524) | 1"(25.4) |
6′(1828.8) | 1"(25.4) |
7′(2133.6) | 1"(25.4) |
10’(3048) | 1.25”(31.75) |
Punch-Hole
Lunghezza | Diametro esterno del tubo |
3′(914.4) | 1"(25.4) |
5′(1524) | 1"(25.4) |
7′(2133.6) | 1”(25.4) |
10’(3048) | 1.25”(31.75) |
A scatto
